7. 成形品設計

7.4 寸法管理法

ジュラコン® POMの成形品は、形状や成形条件などによっても異なりますが、一般的には成形後約2日後に寸法が安定します(図7-5)。したがって、正規の寸法は一定温度に管理された室内に放置して、この安定を待ってから測定する必要があります。しかし、実際の成形現場では、成形品の寸法が公差内にあるかどうかを判定するのに2日間待つことはできません。そのために次のような手法がよく用いられます。

• 成形品の重量と寸法の関係を求めて、寸法公差内に入るときの重量ばらつき幅を知ります。一定時間間隔で重量を測定して、寸法の良否を判断します。
• 形状や成形条件によって異なりますが、一般には成形後30分程度で室温まで冷却されますので、このときの寸法(但し、取り出し後の時間は一定とします)と2日後の寸法との相関を求めて、図面寸法に対する短時間放冷による寸法管理幅を決めます。

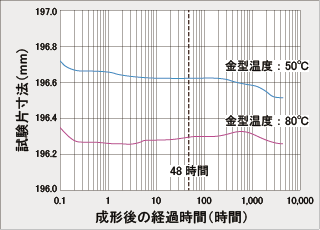

図7-5 成形後の経時変化

放置条件: 23℃×50％RH (静置) 試験片: ASTM 1型 引張試験片
