8. 金型設計

8.5 ガスベント

ガスベントの設計が悪いとガス焼けを起こしたり、モールドデポジットを生じやすくなりますので、ガスベントには十分配慮する必要があります。ガスがパーティングラインから追い出されるような構造のときは、図8-5のように成形品外周の全面から抜くようにするのが効果的です。ペント部の深さは、成形品外周から数mm までのところは1/100～2/100mm程度で表面を粗らし、その後に深さ1mm程度の溝をつけて金型外へ導きます。

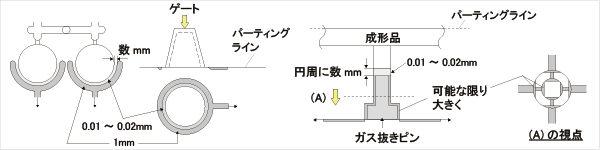

図8-5 ガスベントの例
