8. 金型設計

8.2 ゲート

ゲートサイズ

  • ゲート厚みは、成形品厚みの60~70%とする。
  • ゲート幅は、ゲート厚みの1~1.5倍くらい取る(サイドゲートの場合)。
  • ゲートランドは、短い方が良い(サイドゲートの場合)。

しかし品質上問題がなければ、成形サイクルのアップやゲート仕上げなどのために、より小さいゲートをつけます。



ゲート位置

  • 成形品の最大厚肉部分につける。
  • 成形品の外観に影響しない部分につける。
  • 成形品に力が加わるときは、その箇所にゲートをつけない。
  • ウェルドラインが問題となるときは、それも考慮する。



ゲート形状

ジュラコン® POMの場合、特に問題となるようなゲート形状はなく、一般的に使用されているものを使うことができます。ただ、ピンゲート、トンネルゲートの場合は、形状によってゲート切れが悪いときがあります。図8-4に注意点を示します。

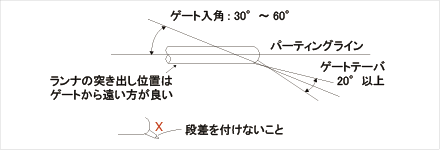

図8-4 トンネルゲート形状の注意点
