TOPAS® COC品级构成表

这页PDF(5.3MB)

4. 成型条件

4.8 料斗的氮气清洗

强烈建议对料斗进行氮气清洗或真空清洗。去除树脂熔融开始处的氧气可防止螺杆和机筒上发生碳化物、特别是机筒温度偏高时的变色。

为了向料斗中导入氮气，一般只需从成型机制造商买一个带有氮气导入口的部件并安上即可——可像图4-3 所示的那样试着将管子插到机筒入口处并导入氮气。用胶带等封住管子与料斗盖的间隙。

对于要导入的氮气而言，残存氧气浓度应达到0.1％以下，而流量不能一概而论（因为要考虑到料斗装料机和料斗干燥机等的气流因素），在料斗内气流少且成型稳定的情况下以数nL/分为宜。

图4-4 给出了料斗的氮气清洗效果。由图可知，在普通成型中有没有氮气清洗并无多大差别，但氮气清洗会降低滞留树脂的变色程度。　

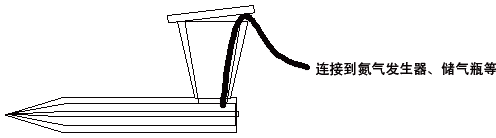

图4-3 料斗的氮气清洗方法（例）

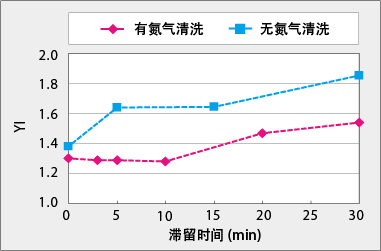

图4-4 TOPAS® 6015S-04的滞留时间与YI
