TOPAS® COC品级构成表

这页PDF(5.3MB)

4. 成型条件

4.2 预干燥

TOPAS® COC不吸湿，但仍要进行预干燥以去除粒料中的氧气。采用一般的热风干燥即可。5013类、6013类、6015类、6017类应在100℃下干燥6小时。8007无需干燥，但如果光学特性要求很严，则可在60℃下干燥24小时。

图4-1 给出了TOPAS 6013S-04的干燥条件和YI的变化。在120℃下延时干燥数小时将导致粒料氧化加快和YI上升，而在所推荐的100℃下长时间进行干燥也不会导致YI上升。斗式干燥机等存在粒料置换问题，因此在100℃下干燥时时间应控制在6～24小时。

此外，虽然不需要除湿干燥，但如果对制品的色调和成品率有严格要求，则应进行真空干燥和氮气置换干燥。图4-2给出了TOPAS 5013L-10的干燥条件与YI、Haze的关系。由图可知，真空干燥或氮气置换干燥可降低YI并改善光学特性。

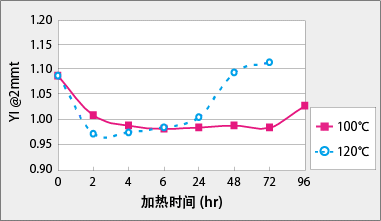

图4-1 TOPAS® 6013S-04的干燥温度与YI的关系

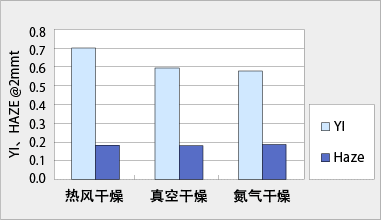

图4-2 TOPAS® 5013L-10的干燥条件对YI和Haze的影响
