HOME  > 技术支持 > 成型技术 > 夺钢(R) POM成型技术

成型加工特性 / 热稳定性

目录 导言 安全 成型机 成型条件 再生 成型加工特性 成型品设计 模具设计 不良对策

流动性  成型收缩率  后收缩及吸水尺寸变化  热稳定性

夺钢/DURACON® POM 品级构成表 这页PDF(716KB)

6. 成型加工特性

6.4 热稳定性

6.4.1 因料筒内滞留而引起的物性变化

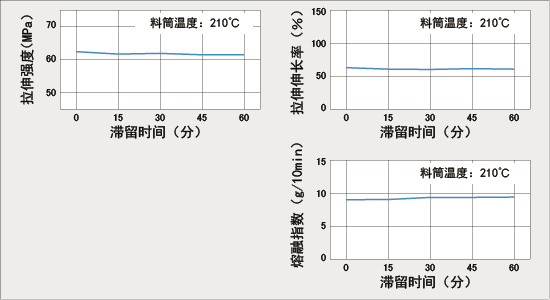

图6-16 成型机料筒内滞留时间与物性



6.4.2 分解开始温度

用DSC(差式扫描热量仪)及TG(热天平)对夺钢® POM的分解开始温度进行测定,得到如图6-17和图6-18所示的结果。从中可见: 夺钢的分解开始温度比均聚甲醛的高20~30℃、 熔点比均聚甲醛低10℃, 所以夺钢的成型温度范围比均聚甲醛广。

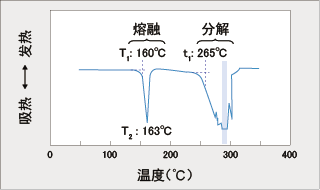

图6-17 DSC曲线
测定条件
 升温速度: 5℃/min
 试样重量: 14mg

温度项目
 T1: 熔融开始温度
 T2: 熔融吸热峰值
 t1: 分解开始温度

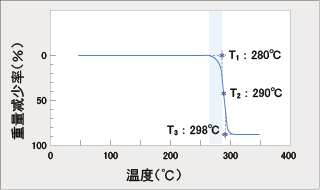

图6-18 TG曲线
测定条件
 升温速度: 5℃/min
 试样重量: 14mg

温度项目
 T1: 分解开始温度
 T2: 50%分解温度
 T3: 分解终了温度




流动性  成型收缩率  后收缩及吸水尺寸变化  热稳定性

目录 导言 安全 成型机 成型条件 再生 成型加工特性 成型品设计 模具设计 不良对策
