8. 模具设计

8.1 流道

8.1.1 冷流道

(a) 流道的断面形状

流道的断面形状以圆形为最佳，但它要求必须同时在模具的固定板和移动板上开槽。若无法做成圆形 流到时，则可设计成梯形。但应尽量避免采用半圆形流道。图8-1表示了梯形流道的实例。

图8-1 梯形流道方面

(b) 流道的断面尺寸

从抑制熔融树脂冷却、减少压力损失的方面来看，流道的断面尺寸越大越好。但也应 考虑经济因素,降低流道的比率。图8-2为流道的简易设计图。它根据最长的流动长度推 算出流道的粗细，该图可作为一个工具使用。

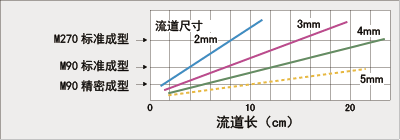

图8-2 流道的简易设计图

(c) 流道的配置

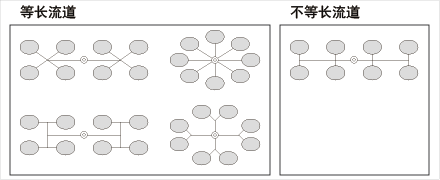

采用多模腔时，为了使树脂能同时充填到各模腔内,流道 的长度及粗细要一致.另外,也可以设计成对称形 配置，如图8-3所示的流道配置实例。当通向各模腔的流道长度不相同（不等长流道）、或因配套等原因模腔的体积不相同等情况时，一般还通过改变流道粗细来调节，以确保可以同时充 满模腔。

图8-3 8个浇口的流道配置例

8.1.2 热流道

热流道的采用在节约材料、成型自动化等方面非常有效，另一方面.它也存在热片部位的压力损失和 热片及歧管部位的变色、换色、模具温度分散等问题，采用前需要检讨。热流道造成的问题有浇口切断（拉丝）、浇口堵塞、流涎、滞留变色、热片间平衡等，要对这些问题进行综合考虑后才能选定热流道的类型。一般而言，它们对于夺钢® POM没有问题，可放心选用。
