5. 成形収縮率と寸法精度
5.1 成形収縮率
ジュラファイド®の中でも強化系グレードは非常に小さい成形収縮率ですから、精密成形には極めて適した材料といえます。 |
(1) サイドゲートの場合
図5-1～2、表5-1にジュラファイド代表グレードの成形収縮率を示します。 |
試験片 ゲートサイズ シリンダ温度 金型温度 |
： 80×80mm平板
： 4W×2t
： 320℃
： 150℃ |
 |
 |
|
|
（b） 6165A4 |
図5-1 ジュラファイド®の成形収縮率 (サイドゲート) |
 |
|
図5-2 1140A1の成形収縮率 （厚み依存性）
|
グレード |
成形収縮率（％） |
グレード |
成形収縮率（％） |
流動方向 |
直角方向 |
流動方向 |
直角方向 |
0220A9 |
1.3 |
1.4 |
6150T6 |
0.2 |
0.6 |
1130A1 |
0.3 |
0.7 |
6165A4 |
0.3 |
0.6 |
1130A64 |
0.4 |
0.7 |
6165A6 |
0.2 |
0.5 |
1130T6 |
0.3 |
0.7 |
6165A7 |
0.3 |
0.6 |
1140A1 |
0.3 |
0.8 |
6465A62 |
0.3 |
0.7 |
1140A6 |
0.3 |
0.6 |
6565A6 |
0.3 |
0.4 |
1140A64 |
0.3 |
|
6565A7 |
0.3 |
0.5 |
1140A66 |
0.3 |
0.6 |
3130A1 |
0.4 |
1.0 |
1140A7 |
0.3 |
0.6 |
6345A4 |
0.3 |
0.7 |
1150A64 |
0.3 |
0.6 |
7140A4 |
0.1 |
0.5 |
2130A1 |
0.1 |
0.6 |
7340A4 |
0.3 |
0.5 |
成形品
ゲート
シリンダ温度
射出圧力
金型温度
|
： 80×80×2mmt平板
： サイドゲート （ゲートサイズ4w×2t）
： 320℃
： 60MPa
： 150℃ （ただし、6565A6と6565A7は100℃）
|
●上記の値は代表的な値であって、金型を起工する場合、肉厚、ゲートサイズ、成形条件などで変化しますので、注意が必要です。 |
(2) ピンゲートの場合
図5-3にジュラファイド1140A1、6165A4の成形収縮率を示します。ピンゲートにより平板を成形した場合の成形収縮率は、サイドゲートの場合の流動方向と直角方向の成形収縮率の平均的な値となります。
|
試験片
ゲート位置
シリンダ温度
金型温度 |
： 50×50mm平板
： 中央1点
： 320℃
： 150℃ |
 |
|
（a） 1140A1 |
（b） 6165A4 |

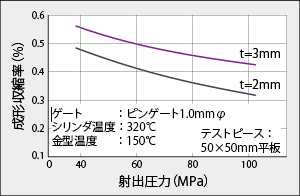

図5-3 ジュラファイド®の成形収縮率（ピンゲート）
|
5.2 後収縮率
アニーリングの意味合いとして、①歪除去、②寸法安定化の2つがあります。①の歪除去であればガラス転移温度の少し上ぐらい(100～120℃)で1時間程度のアニーリングが有効です。また、②の寸法安定化を目的とした場合には、使用環境温度が金型温度より高く、その温度環境での寸法変化を避けるために後収縮を完結させることになりますので、その使用最高温度が160℃であればそれより20℃程度高めの180℃でアニーリングすることが必要となります。

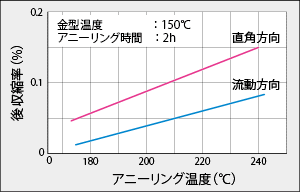

金型温度150℃で成形した試験片を各アニーリング温度で処理したジュラファイドの後収縮率を図5-4に示します。
ジュラファイドの後収縮率は極めて小さく、精密成形に適した材料といえます。 |
 |
|
（a） 1140A1 |
（b） 6165A4 |
|
|
5.3 寸法精度
6165A4の寸法精度を表5-2に示します。
6165A4の成形時の寸法バラツキを変動係数でみると日内変動で0.027％、年間を通じての季節間の日間変動で0.030％と小さく、寸法精度の良い成形品を得ることができます。 |
|
表5-2 6165A4の寸法精度 |
試験年月日 |
（mm） |
（mm） |
|
連続3日間内
 |
年間データ |
88.08.10 |
49.766 |
0.004 |
0.0024 |
0.024 |
年間にわたる
変動量
49.766
±0.015
 0.030（％） |
11 |
49.766 |
0.003 |
0.017 |
12 |
49.769 |
0.004 |
0.025 |
88.11.71 |
49.769 |
0.004 |
0.026 |
0.028 |
18 |
49.766 |
0.004 |
0.025 |
19 |
49.765 |
0.004 |
0.025 |
89.02.27 |
49.765 |
0.006 |
0.036 |
0.036 |
28 |
49.762 |
0.007 |
0.043 |
29 |
49.763 |
0.004 |
0.026 |
89.05.29 |
49.766 |
0.005 |
0.029 |
0.027 |
30 |
49.767 |
0.004 |
0.022 |
31 |
49.768 |
0.005 |
0.029 |
日内変動
平 均 |
|
|
0.027 |
|
|
|
| |
試験片 ： 50×50×3t、1φピンゲート |
|
