HOME  > 技术支持 > 成型技术 > DURANEX(R) PBT成型技术

料筒温度

目录 导言 成型条件 成型加工特性 成型品品质 模具设计 安全 缺陷及对策
   >>> [ 标准条件 ] [ 预备干燥 ] [ 料筒温度 ] [ 模具温度、注射速度、成型周期 ]

DURANEX® PBT品级构成表 这页PDF(927KB)

2.3  料筒温度

DURANEX® PBT的熔点在224℃附近,所以树脂温度以250~270℃为宜。由于实际上到280℃便开始分解,所以应认为270℃左右为上限。

对3300、3316研究料筒温度和料筒内滞留时间与物性变化的关系,得到图2-4~2-7和图2-8~2-11。虽然难以确定哪一点为限度,但是,如果以熔融指数等于通常成型品2倍的话、或色差是2.5以上的话作为参考来设定滞留容许时间,则得到表2-1。

(a) DURANEX® PBT 3300的料筒内滞留时间与物性的关系

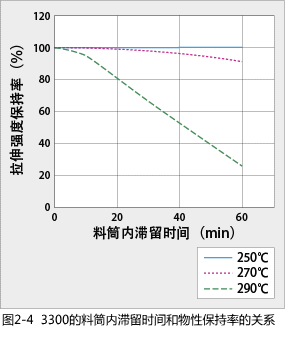

Figure 2-4Figure 2-5

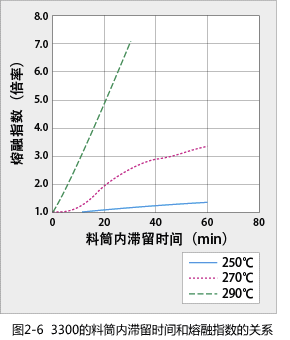

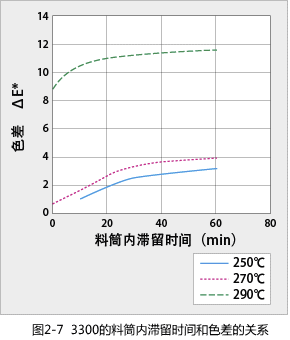

Figure 2-6Figure 2-7

(b) DURANEX® PBT 3316的料筒内滞留时间与物性的关系

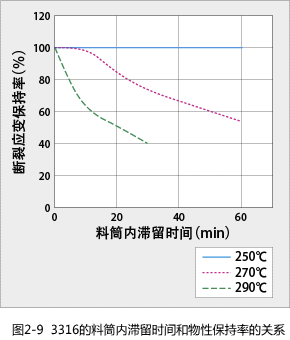

Figure 2-8Figure 2-9

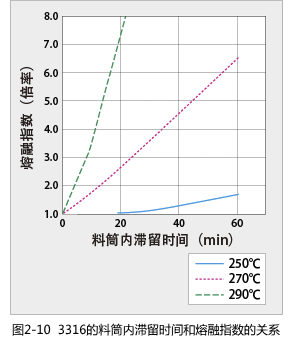

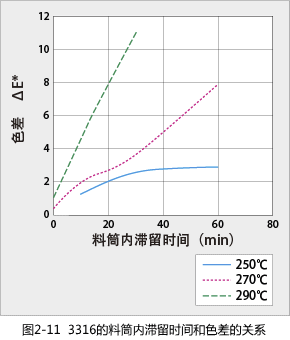

Figure 2-10Figure 2-11

表2-1 DURANEX® PBT的树脂温度和料筒内容许滞留时间的关系

品级 树脂温度
250℃ 270℃
DURANEX 3300 30分 20分
DURANEX 3316 30分 10分




   >>> [ 标准条件 ] [ 预备干燥 ] [ 料筒温度 ] [ 模具温度、注射速度、成型周期 ]
目录 导言 成型条件 成型加工特性 成型品品质 模具设计 安全 缺陷及对策
