HOME  > 技术支持 > 成型技术 > DURANEX(R) PBT成型技术

预备干燥

目录 导言 成型条件 成型加工特性 成型品品质 模具设计 安全 缺陷及对策
   >>> [ 标准条件 ] [ 预备干燥 ] [ 料筒温度 ] [ 模具温度、注射速度、成型周期 ]

DURANEX® PBT品级构成表 这页PDF(927KB)

2.2  预备干燥

DURANEX® PBT是热塑性聚酯,如果在吸湿状态下成型就会引起水解,产生脆弱的成型品,所以必须充分注意粒料的干燥。在120℃下干燥时间与物性变化的关系如图2-1和图2-2所示。从中可见:在120℃下至少需要干燥5小时。另一方面,干燥条件与水分的关系如图2-3所示。从中可见:相当于120℃下干燥5小时的条件有140℃下干燥3小时和160℃下干燥2小时等。但是,如果采用160℃的高温,则容易引起粒料变色的问题。另一方面,如果在100℃下,即使长时间干燥,粒料含水率也降低不到0.02%以下的目标值。

考虑到这些问题,作为预备干燥条件应该采用如下设定:

120℃, 5小时以上

140℃, 3小时以上

在干燥方法中一般采用架式通风干燥机或料斗干燥机。但是,两者都需要调节好风温和风量,以使粒料在上述条件下得到均匀干燥。特别是采用料斗干燥机时,要避免产生短路通过的现象。同时,要检查粒料温度而不是设定温度是否确实达到了上述温度,这一点尤其重要。

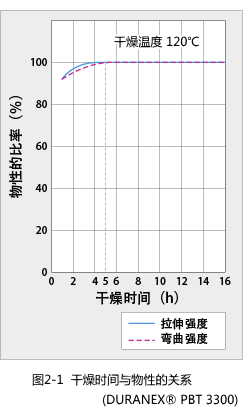

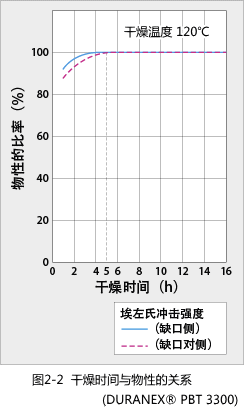

Figure 2-1Figure 2-2

Figure 2-3




   >>> [ 标准条件 ] [ 预备干燥 ] [ 料筒温度 ] [ 模具温度、注射速度、成型周期 ]
目录 导言 成型条件 成型加工特性 成型品品质 模具设计 安全 缺陷及对策
