HOME  > 技术支持 > 成型技术 > DURANEX(R) PBT成型技术

流动性

目录 导言 成型条件 成型加工特性 成型品品质 模具设计 安全 缺陷及对策
   >>> [ 流动性 ] [ 成型收缩 ] [ 后收缩 ] [ 回火 ] [ 尺寸变化 ]

DURANEX® PBT品级构成表 这页PDF (1.72MB)

3.1  流动性

在生产管理方面由于熔融指数较为方便而广为使用。然而,材料的基本流动性是熔融粘度特性。作为注射成型中实用的流动性,棒流动长L/t(流动长度/厚度)更为有用。

(1) 熔融粘度特性

用毛细管流变仪测定的、DURANEX® PBT 3300的剪切应力和剪切速度的关系如图3-1所示。这一关系是设计流道和研究模腔内流动情况所用的基本数据。同时,图3-2还表示了DURANEX 2000、3300的熔融粘度与温度间的关系。

由于3300的熔融粘度与夺钢® POM M90基本相同,可以说,作为含30%玻璃纤维的增强材料具有良好的流动性。

Figure 3-1Figure 3-2

(2) 棒流动长

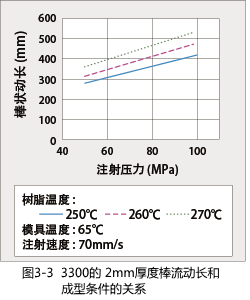

模腔内流动是不等温流动,因而只用前面的等温流动数据不能进行正确的评价。并且,用上述测定设备再现相当于注射成型中的压力和注射率的剪切速度等,一般而言是比较困难的。所以,目前人们用注射成型机进行棒流动长试验。作为一个实例,图3-3表示了3300棒状流动长度与成型条件的相关性。

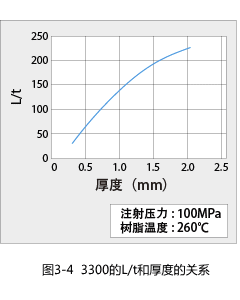

流动性的另一个汇总方法是L/t(流动长度/厚度)。在树脂温度260℃和注射压力127MPa下3300的L/t如图3-5所示。从中可见:厚度0.5mm时,可流动约30mm,所以,如果考虑了浇口设计,即使是薄的成型品,也有可能进行成型。

Figure 3-3Figure 3-5




   >>> [ 流动性 ] [ 成型收缩 ] [ 后收缩 ] [ 回火 ] [ 尺寸变化 ]
目录 导言 成型条件 成型加工特性 成型品品质 模具设计 安全 缺陷及对策
