DURANEX® PBT品级构成表

这页PDF(927KB)

3.2  收缩特性

(2) 后收缩

成型品的尺寸变化因其使用条件，即成型应变的缓和、结晶化的进行和吸湿吸水，热膨胀等情况而异，我们要充分掌握这些情况，采取相应的尺寸稳定化对策。

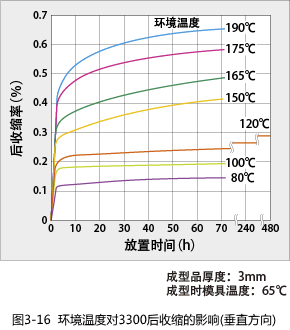

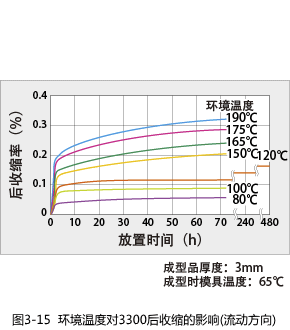

图3-15、图3-16列举了因回火温度而产生后收缩的一个实例。从中可见：处理温度升高，则后收缩率增大，而且，流动方向的横向垂直方向大于流动方向的后收缩率。

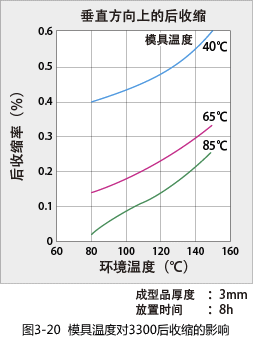

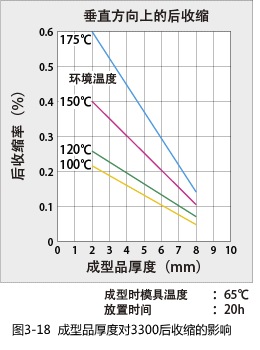

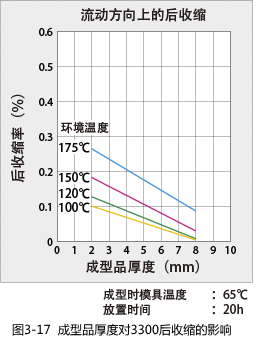

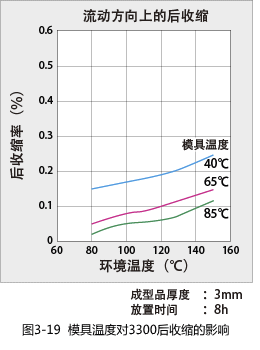

模温越低、壁厚越薄、则后收缩越大、如图3-15、16所示。以退火来稳定尺寸是否必要取决于制品使用条件。根据下图各数据有助于进行估计。
