HOME > 技术支持 > 成型技术 > LAPEROS(R) LCP成型技术
成型加工特性 - 后收缩
6. 成型加工特性 6.3 后收缩率 A130树脂在150℃和200℃温度下退火时间与后收缩率的关系如图6-11所示。大约2小时的退火后,后收缩会达到饱和状态,即收缩率不再变化。

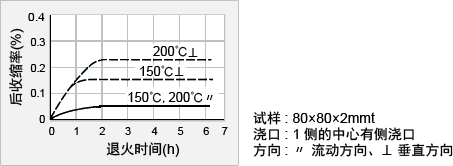

图6-11 A130的后收缩率
|
HOME > 技术支持 > 成型技术 > LAPEROS(R) LCP成型技术
6. 成型加工特性 6.3 后收缩率 A130树脂在150℃和200℃温度下退火时间与后收缩率的关系如图6-11所示。大约2小时的退火后,后收缩会达到饱和状态,即收缩率不再变化。
图6-11 A130的后收缩率
|
