本公司作为一家POM的领军公司，以往向市场投入了具有各种特性的品级。其中在进一步提高了作为POM优点──滑动性的品级方面，结合其用途推出了多款滑动品级。近年来，随着电动汽车的发展，对于降噪的要求进一步提高，滑动品级的需求也逐渐增加。另一方面，降低能耗依然是一个重要的关键词，继续要求各种部件的轻量化与节省空间。在这种情况下，在滑动品级方面不仅需要降噪这一滑动特性，还要求通过减少壁厚促进轻量化与节省空间的高负荷、高荷重环境中的耐久性。

以往本公司开发的滑动品级考虑到其成型性，主要使用了流动性良好的聚合物（表1）。这些聚合物由于分子量小，因此可以得到高流动性，但同时其长期特性如蠕变性能和疲劳性能便会降低。此外，为了赋予滑动性而添加的各种滑动改良剂也由于使用软质化合物，随着添加量增加，机械性质（拉伸强度、弹性模量等）逐渐降低。因此，一般的滑动品级为了确保充分的滑动性，存在以初始强度、弹性模量、蠕变特性为代表的短期及长期机械性能降低的倾向。但由于上述对于耐久性的要求日益提高，因此此次介绍的夺钢^® POM WW-09目的是同时兼顾机械性能与滑动性。

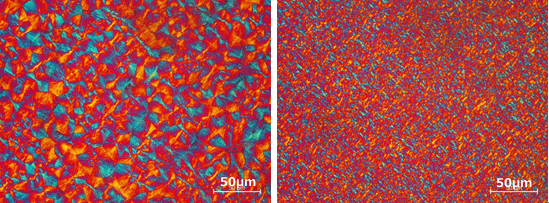

夺钢 WW-09为实现较高的初始强度与蠕变特性，通过使用高分子量的聚合物，采用本公司独有的分子设计及聚合技术，通过使球晶※微细化，从而提高了机械性能。图2显示了使用偏光显微镜对夺钢的标准品级（M25-44）及高强度品级（WW-09）的球晶观察结果。与标准品级相比，可以确认高强度品级的球晶更加细微。此外，一般添加滑动改良剂会降低机械性能，因此我们对滑动改良剂的种类、组合以及数量等都进行了优化，在保持相当于标准品级的机械性能的同时成功赋予了滑动性。

※球晶是指在结晶性高分子中可以看到的球状结晶的集合体。由于球晶之间的界面在力学方面很弱，因此在变形过程中应力会集中在界面上，成为破坏的起点。通过细化球晶，使界面分散，可以抑制应力集中，提高强度及弹性模量。

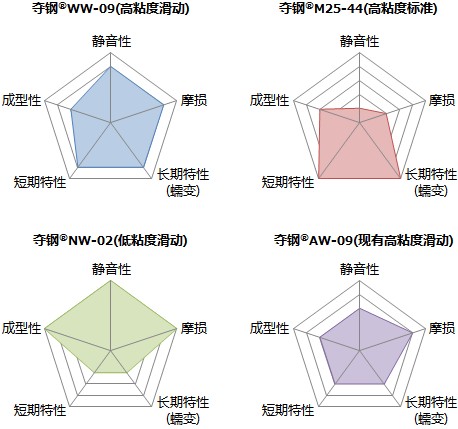

夺钢 WW-09是一种具有 (1)高强度以及 (2)高蠕变性的 (3)良好滑动性品级（图2）。此外，具有与高粘度类型的标准品级同等的成型性。下面对WW-09的各个优点进行详细说明。

如表1所示，WW-09与以往的滑动品级相比，具有高机械性能，保持了接近高粘度标准品级M25-44的物理性能。如上所述，以往的滑动品级由于赋予滑动性的目的，在变更材料时，存在强度降低的倾向，有时需要通过产品设计或降低负荷等进行弥补。但是，WW-09由于具有接近标准品级的物理性能，因此其特点是这方面的担忧较少。

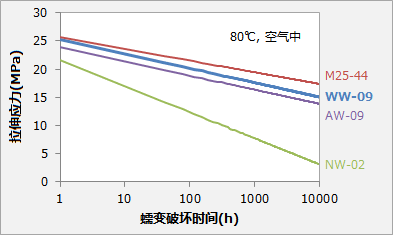

WW-09由于使用了高粘度聚合物，因此与其他的滑动品级相比，显示出良好的蠕变特性（图3）。与上一项中介绍的短期性能相同，由于同时还具备长期耐久性，因此即使在长时间持续施加荷重的用途方面，也可以通过接近标准品级的产品设计来使用。

WW-09与其他的滑动品级一样显示出良好的滑动特性。该品级考虑了滑动时的静音性也是其特征之一。

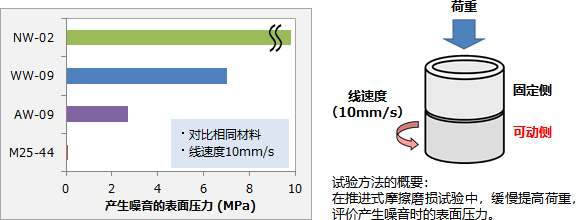

图4显示了各种滑动品级在相同材料上进行滑动时产生噪音的表面压力。尽管POM作为聚合物自身的特性具有良好的滑动性，但是存在POM之间进行滑动时易产生噪音的缺点。该性质已经作为数据显现出来，非滑动品级的M25-44即使在低至0.1MPa的表面压力下也会产生噪音。另一方面，AW-09一类的滑动品级在表面压力约3MPa时不会产生噪音，但是超出该压力后则会产生噪音。NW-02即使在测定上限的表面压力为9.8MPa也不会产生噪音，显示出极好的静音性，但是在实际用途方面，施加如此大的表面压力的情况是有限的。WW-09考虑了与机械性能的平衡性，假定在实际使用条件下一般可能会产生的表面压力上限值为5MPa，因此被设计成具有超出该表面压力的耐噪音性。

夺钢 WW-09是一款可以同时满足滑动性、强度与蠕变特性的新型滑动品级。针对在可能会导致破坏的高荷重下使用，或无法保证充分壁厚的情况之外，同时还对滑动噪声、磨损等滑动特性有所要求的部件，有望采用本产品。此外，由于其具有与标准品级同等的机械性能，因此与以往的滑动品级相比，更容易轻量化、节省空间。

本公司的夺钢滑动品级除了此次介绍的WW-09以外，还有更加广泛的产品阵容，可以根据顾客的需求提出方案。

宝理塑料公司作为工程塑料的专业制造商，今后仍将推进符合市场需求的材料开发。

 物性目录：

 联系方法：
