本公司从2021年4月1日开始，将PET树脂产品的商标由FR-PET^®变更为RENATUS^®。为了响应市场以及客户的期待与需求，我们重新启动了PET事业，以此作为产品组合当中的一大支柱。

此次，作为RENATUS^® PET的新品级，我们将面向市场推出耐候性优异的RH030和RH045。由于其机械特性、表面外观优异，并具有在耐候环境下抑制成型品表面白化的效果（表1），因此非常适用于汽车外饰件等用途（图1）。

表1 : RENATUS^® PET RH030/RH045在汽车外观部件方面的定位

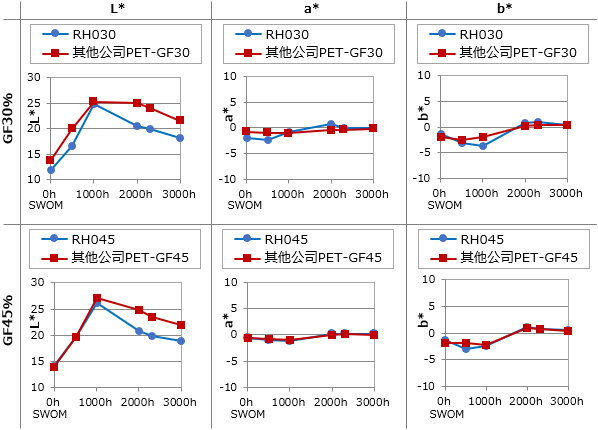

下面我们将为大家介绍使用了RH030与RH045以及其他公司材料制作的平板样片进行阳光耐候性试验的评价结果。图2是进行加速耐候性试验时对于样片表面颜色进行比较评价后的结果（L*（+明⇔−暗）、a*（+红⇔−绿）、b*（+黄⇔−蓝））。通过亮度指标L*，可知本公司材料与其他公司材料相比，能够保持低值，抑制白化产生。

图3是测定了图2的L*之后的样片外观照片。实施阳光耐候性试验（3000小时）后，与其他公司的材料相比，通过目视即可看出本公司的材料能更好地抑制白化产生。

图2 : 阳光耐候性试验中样片外观的颜色评价

试验后

（3,000h）

图3 : 阳光加速耐候性试验中样片外观的比较

一般来说，为了增加强度，会在树脂中添加玻璃纤维，但这样一来，成型品的表面外观会变差。RH030和RH045也是采用了玻璃纤维增强的品级，但由于其在成型时模具的转印性优良，因此能够获得表面外观良好的成型品。

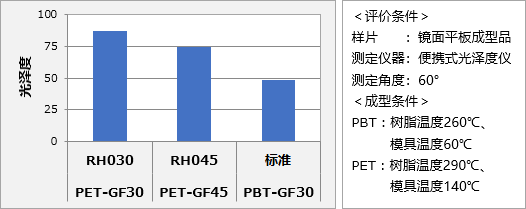

在图4中对成型样片表面的光泽度进行了比较。与标准PBT-GF30相比，尽管RH045（PET-GF45）中GF的添加量较大，却能获得更高的光泽度。

图4 : 成型样片表面的光泽度

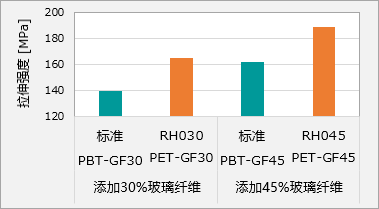

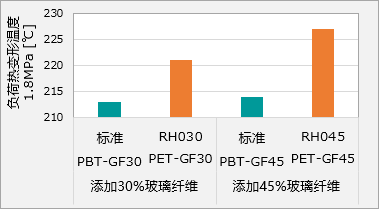

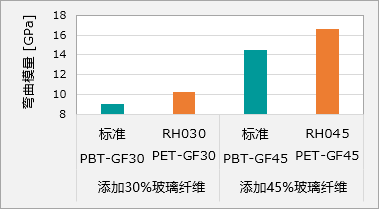

一般来说，PET与PBT相比，机械特性优异。在图5中将玻璃纤维添加量相同的PBT与PET进行了比较。可知RH030和RH045与玻璃纤维添加量相同的PBT相比，拉伸强度、弯曲模量、热变形温度等机械特性更佳。

图5 : PBT和PET的机械特性比较

RH030/RH045是提高了耐候性的高强度、高刚性PET-GF强化品级。即使长时间暴露于户外等环境下，与以往的材料相比，也能长期保持漆黑性，因此适用于汽车外饰件。

宝理塑料将不断进行产品开发，继续向客户提供符合市场需求与用途的品级。

 物性目录：

 联系方法：
