具有出色的高透过率、低翘曲性的新激光焊接品级 DURANEX(R) PBT 330LW简介


具有出色的高透过率、低翘曲性的新激光焊接品级
DURANEX® PBT 330LW简介



1. 前言

本公司推出了DURANEX® PBT新品级,将具有出色激光焊接性的330LW投入市场。330LW具有高激光透过性和低翘曲性,是一种激光焊接性优异的品级(表1)。该产品适合用于汽车传感器、ECU、驱动器等各种适用激光焊接的部件(图1)。本品级准备了自然色(EF2001)和黑色(LB3002)两种颜色。


表1 : 各PBT(GF30%增强)的特性比较

模具温度 330LW
激光焊接品级
其他公司PBT
激光焊接品级
3300
标准品级
激光透过率 +++ ++ +
低翘曲性 +++ + +

+++:更好、++:良好、+:普通

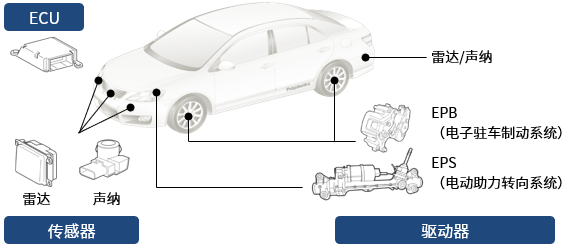

图1 : 设想的用途


2. 关于高度的光透过性

图2是使用分光光度计*1,对330LW EF2001/LB3002与其他PBT品级的透射光谱进行比较的结果。据此可知,在激光焊接使用的800-1,100nm波长区域(近红外区域)中,330LW比其他PBT品级具有更高的透过率。

此外,图3是使用LPKF公司的TMG3*2,对特定波长的激光透过率的厚度依存性进行比较的结果。随着样片厚度增加,激光的透过率降低。据此可知,330LW在厚度为1.5mm的情况下,与厚度为1.0mm的其他公司激光焊接用PBT相比,具有更高的透过率。



*1 波长 400〜1,200nm, 1mmt平板

*2 波长 980nm、1.0/1.5 mmt平板

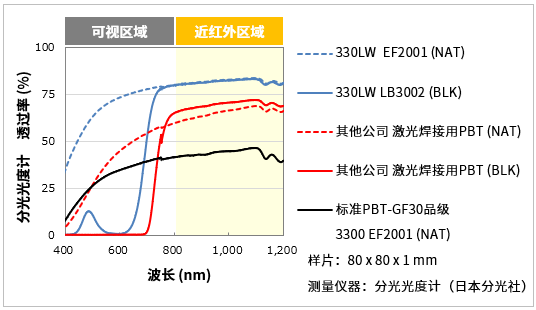

图2 : 各PBT平板(厚度为1mm)的透射光谱比较

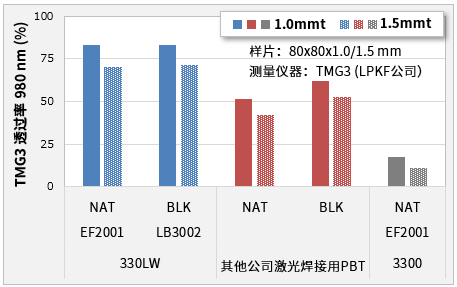

图3 : PBT平板的980nm激光透过率(TMG3)比较



3. 关于激光焊接的容易程度

图4是使用各PBT的样片(厚度为1.5mm),筛选适合的激光输出条件,对激光焊接强度进行比较的结果。据此可知,330LW LB3002由于具有优异的激光透过性,因此与其他PBT品级相比,只需要较小的激光输出(节能)即可获得充分的焊接强度。因此,330LW易于提高扫描速度,有望取得缩短激光焊接工序时间的效果。

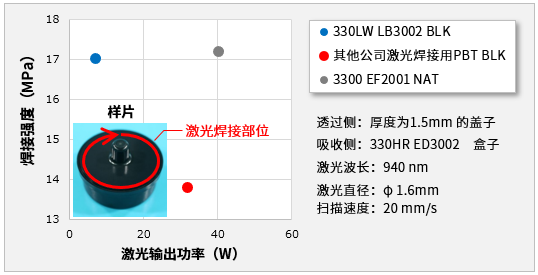

图4 : 各PBT的激光焊接强度、合适的激光输出比较



4. 关于激光焊接部位的可视性

图5是在黑色的PBT平板上,叠放330LW EF2001 1mmt平板,然后从上方以各种输出功率进行激光焊接,再观察其外观。与其他PBT品级相比,由于330LW EF2001在可视区域也显示出高透过率(图2),因此能够直接通过目视观察焊接部位的状态。在焊接部位,妥善焊接之处为黑色,而有气泡和未焊接之处则为白色,颜色不同,因此可以作为确认激光焊接部位质量时的参考。

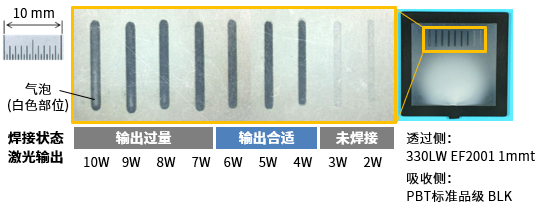

图5 : DURANEX® PBT 330LW EF2001焊接部位的可视性



5. 关于优异的低翘曲性

图6是对330LW与现有PBT品级的平面度进行比较的结果。据此可知,与现有的PBT品级相比,330LW具有优异的低翘曲性,平面度较小。如果成型品翘曲,则焊接部位会出现间隙,导致难以焊接;但若使用具有出色低翘曲性的330LW制作成型品,则可抑制焊接部位出现间隙,从而提高激光焊接性。

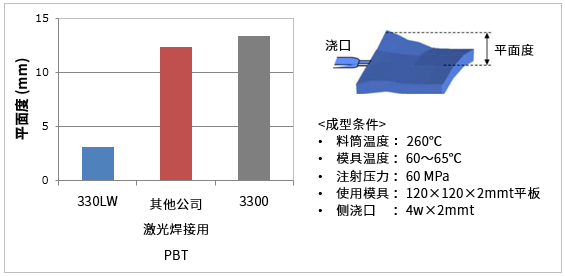

图6 : DURANEX® PBT 330LW 平面度的比较



6. 结语

330LW这一新品级为了满足激光焊接的市场需求,在激光透过性和低翘曲性等重要特性方面实现了飞跃性的提升。宝理塑料将不断推进开发,力求能够继续为客户提供满足市场需求和用途的品级。




 物性目录:

 ▼330LW

 联系方法:

 ▼各营业部
 ▼本网站的咨询页



2022/04/27
